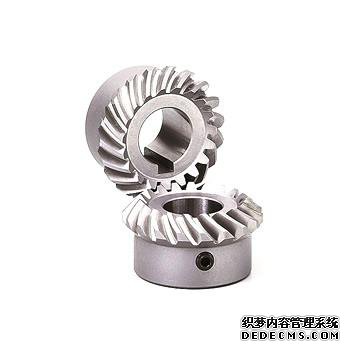

SAM系列斜齿轮

精度：JISB1704：19783：1级模块
5-3齿：20齿形状：格里森材料：S45C压力角：4560120牙齿表面处理：切削齿表面硬度：194HB主要特征：轴角有45、60、120种类型
格里森直齿锥齿轮和标准锥齿轮的区别在于两个系统的齿轮的边缘形状不同，并且混合会引起一些问题。
此处列出了计算两个系统的尺寸和角度的示例。
样品模块m = 3，小齿轮的齿数z1 = 20大齿轮z2 = 40，b = 22，压力角0 = 20[注意]在表格4-9之前的2个系统上标上表格标记（*）大小和角度不同。
由于锥齿轮是圆锥形的，因此会产生轴向力（推力）。
特别地，螺旋锥齿轮具有不同的旋转方向和螺旋。
如下图所示，使用能够承受轴向力的轴承。
有关详细信息，请参见技术装备数据中的“齿轮力”。
当根据规格的装配距离（装配距离公差H7？H8）装配标准的KHK锥齿轮时，会获得适当的反冲力（请参阅规格）。
在装配过程中，请注意装配距离误差，偏心误差和轴角度误差。
组装不当是造成噪音和异常磨损的原因。
显示了牙齿接触的各种状态。
正确的齿接触异常的齿接触如果将相同直径的锥齿轮安装到离轴承太远的位置，则轴可能会变形。
尝试将锥齿轮组装在轴承附近。
锥齿轮轴承大多是单面支撑，因此轴零件的变形会引起异常的噪音和磨损。
此外，齿轮轴的疲劳甚至会导致轴的疲劳失效。
因此，齿轮轴和轴承的设计必须具有足够的强度。
锥齿轮在旋转过程中会受到轴向推力，齿轮，齿轮轴和轴承的影响。他们可能很懒。
除钥匙外，还要使用定位螺钉，定位销，阶梯轴等。将齿轮固定到轴上。
MMSA？
对于带有MMSB螺旋锥齿轮的BMS（环形）产品，请使用旋转销将齿轮固定在底面上并补偿旋转力。
使用螺栓抵抗旋转力会损坏螺栓。
其他选择说明本目录中未包括的产品以及与标准产品规格（材料，模块，齿数等）不同的产品也可以作为定制产品。
产品规格栏外的[注]表示该产品的注意事项。选择产品时请仔细阅读。
产品的实际形状和颜色可能与照片中显示的有所不同。
公司保留更改产品规格和尺寸的权利，恕不另行通知。
如果购买的产品规格与表格不符，请立即与我们联系。
